产品概述

ROGERCON100-12G系列是全国产化12口二层全千兆网管型卡轨式工业以太网交换机，选用国产化芯片，确保信息安全，技术100%全国产自主可控。产品采用存储转发机制，拥有大的带宽处理能力，自动排查数据包错误，减少传输故障，轻松支撑千兆组网，确保数据传输稳定、可靠、高效。支持WEB网管功能和多种网络协议，可以提高网络的效率、可靠性和安全性，满足多种复杂网络的需求。光口支持多种光模块可选，采用光纤远距离传输，抗电磁干扰能力强；电口支持10/100/1000M、全/半双工、MDI/ MDI-X自适应，为工业自动化应用领域提供高带宽、低延迟和高可靠性的网络通信。
ROGERCON100-12G系列产品，千兆电口支持10/100/1000base-T自适应以太网接口（全双工、半双工），支持自动MDI/MDI-X连接，自动识别速率以及线序。在供电方面支持直流DC12~48V宽电压或者交直流AC/DC110/220V供电。铝合金外壳，IP40防护等级，设备能稳定地工作海拔4000米左右严酷的工业环境中。采用工业级设计，满足-40℃~+75℃工作温度环境，通过严格的功能、高低温、安规与电磁抗扰度等测试，满足不同的网络现场和严酷的工业环境应用需求，可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧工厂等领域。

产品特点

◆ 4路千兆光口+8路千兆电口；
◆ 采用全国产化芯片及元器件，确保信息安全和技术的自主可控性；
◆ rogerkang-Ringv2、EAPS、ERPS、STP/RSTP/MSTP多种环网冗余协议，提高网络可靠性；
◆ 高EMS防护，确保在复杂的电磁环境中正常稳定运行，不受外部电磁干扰；
◆ 1路AC85-264V / DC110-370V交/直流电源输入，或2路DC12-48V电源输入可选，双输入电源冗余；
◆ -40℃~+75℃工作温度，铝合金外壳，高效散热，IP40防护等级。
◆ 采用高低温设计，设备能稳定地工作海拔4000米高度左右严酷的工业环境中；

技术参数

协议标准
IEEE标准	IEEE 802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3z、IEEE 802.3x、IEEE 802.1D/w/s、IEEE 802.1p、IEEE 802.1X、IEEE 802.1Q、IEEE 802.3ad、IEEE 802.1AB
交换性能
交换方式	储存转发
背板带宽	33Gbps
缓存大小	4Mbit
巨型帧	9kByte
MAC地址表	12K
接口规格
千兆光口	4路1000base-X千兆SFP插槽（推荐使用我司指定的SFP模块）
千兆电口	8路10/100/1000base-T(X)自适应千兆RJ45电口，全/半双工、MDI/ MDI-X自适应
继电器	1路继电器告警输出，采用3位3.81mm间距带锁扣接线端子
CONSOLE	1路CONSOLE口，RS232信号RJ45口，用于设备调试与命令行配置
按键	重启或恢复出厂设置按键
指示灯	电源指示灯、运行指示灯、告警指示灯、光口指示灯、电口速率与连接/活动指示灯
电源参数
电源输入	直流机型：DC12-60V，支持双电源冗余、无极性交流机型：AC85-264V / DC110-370V
满载功耗	≤12W@DC24V（DC）、≤12.7W@AC220V（AC）
连接方式	直流机型：5位5.08mm间距带锁扣接线端子交流机型：3位5.08mm间距带锁扣接线端子
机械参数

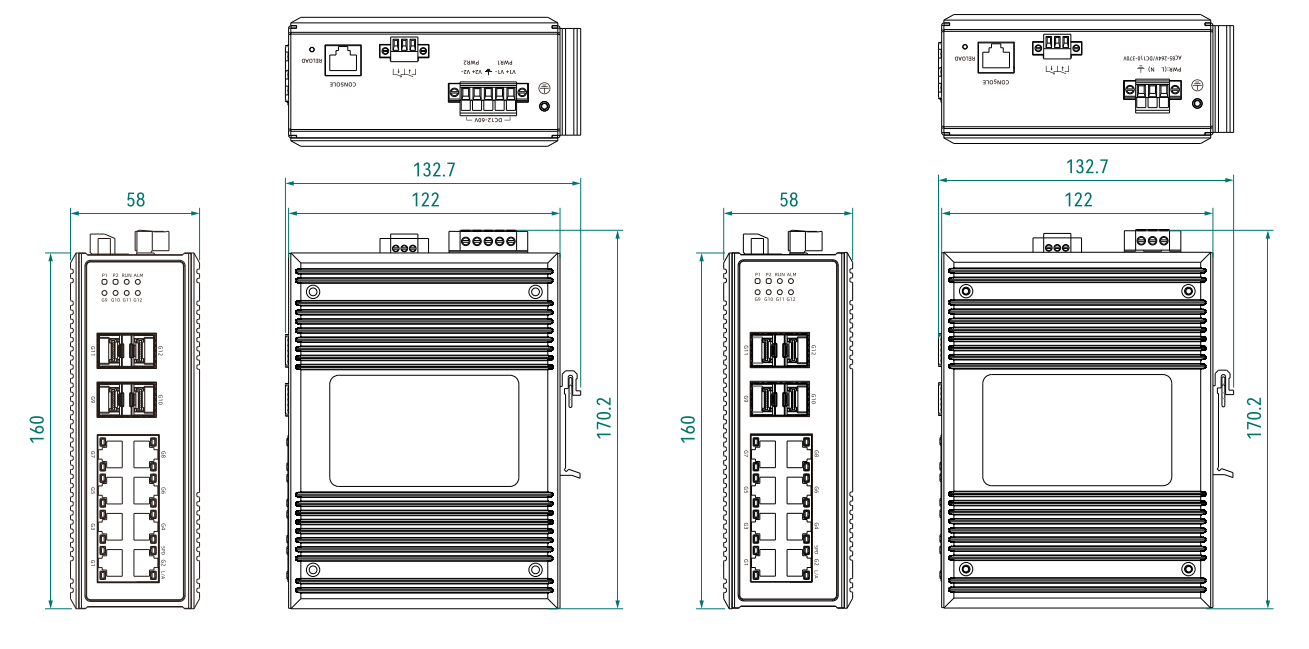

外形尺寸	160×58×122 (mm)（不含卡轨及连接器尺寸）
安装方式	35mm标准DIN卡轨式安装
机壳防护	铝合金外壳，IP40防护等级
重量	约0.9kg（DC）、约0.96kg（AC）
工作环境
工作温度	-40℃~+75℃
存储温度	-40℃~+85℃
相对湿度	5%~95%（无凝露）
行业标准
EMS	IEC 61000-4-2（ESD）：Level 4（接触放电±8kV，空气放电±15kV） IEC 61000-4-5（Surge）：Level 4（电源：共模±4kV，差模±2kV；网口：共模±6kV，差模±2kV） IEC 61000-4-4（EFT）：Level 3（电源：±2kV；网口：±2kV） *交流机型浪涌为Level 3（电源共模±2kV）
保修
保修期限	5年

订购信息

订单信息
ROGERCON100-12G-D2	4个1000base-X SFP光口+8个10/100/1000M电口，标配DC12-48V冗余双电源
ROGERCON100-12G-L1	4个1000base-X SFP光口+8个10/100/1000M电口，单路AC85-264V/DC110-370V供电电源
