MXEE8220工业级千兆4光16电IEEE1588北斗GPS交换机
产品概述
MXEE8220是一款可以支持IEEE 1588网络测控系统精确时钟同步协议的工业以太网交换机，可提供16个10/100/1000M电口和4个1000M SFP插槽，可选POE供电，支持802.3af/at供电标准。支持基于硬件时间戳的IEEE1588v2，支持BC、P2P TC、E2E TC时钟模式，达到50ns对时精度。并且支持GPS/北斗定位，采用存储转发交换方式，符合IEEE802.3/IEEE802.3u/IEEE802.3ab/IEEE802.3z标准，可提供全线速无阻塞转发,可组建链形、环形等各种光纤冗余网络MXEE8220系列同时提供全面的网管功能，基于端口的VLAN、基于802.1Q的VLAN、QOS、IGMP Snooping、RSTP、广播风暴抑制、端口聚合、端口镜像、端口状态管理、SNMP、NTP对时等，可完全满足用户的网管需求。可广泛应用于智能电网、产品测量、控制系统和工业自动化等领域。
产品特点
1. 支持硬件时间戳的IEEE1588v2，同步精度可达±50ns
2. IEEE802.1w快速生成树协议，IEEE802.1S MSTP和IEEE802.1D STP 兼容
3. IGMP Snooping组播功能
4. 支持基于端口的VLAN和IEEE802.1Q VLAN标记和GVRP
5. IEEE802.1pQoS优先级控制
6. 基于MAC地址的自动连接中继故障切换
7. RS-232控制台、Telne、SNMP、Web浏览器和TFTP管理
8. 支持IEEE 802.1x安全
9. 端口速率控制
10. 静态安全的每端口MAC地址
11. 端口镜像
12. 支持端口聚合，支持IEEE802.3ad，3 条聚合链路组
13. 10/100Mbps-Full/Half-duplex，自动协商，Auto-MDI/MDIX
14. 全线速转发速率
15. 支持NTP对时系统
16.支持北斗或者GPS
技术参数
型号 MXEE8220
接口 电口数量 16个10/100/1000M自适应以太网接口
POE（可选） 支持802.3af/at供电标准
扩展插槽数量 4个1000M SFP扩展槽
交换特性 背板带宽 52Gbps
包转发速率 23.8Mpps
包缓存区 12Mbit
MAC地址表 支持8K个MAC地址
巨型帧 支持
软件特性 流量控制 支持 IEEE802.3x 流量控制（全双工）
支持基于端口的流量控制
风暴抑制 可分别对广播、组播、未知单播速率抑制
支持基于 PPS/Mbps 的风暴抑制
VLAN 支持4096个VLAN
支持基于端口的VLAN
支持基于MAC地址的VLAN
支持基于IP的VLAN
支持802.1Q VLAN
支持GVRP
QoS 支持对端口接收报文的速率和发送报文的速率进行限制
支持CAR（Committed Access Rate）功能
支持每个端口支持4个输出队列
支持灵活的队列调度算法，可以同时基于端口和队列进行设置
支持SP、WRR、SP+WRR三种模式
ACL 支持L2（layer 2）~L4（layer 4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP(IPv4)地址、目的IP(IPv4)地址、TCP/UDP端口号的流分类
端口聚合 支持手工聚合
支持LACP静态/动态聚合
环网协议 支持MXS-ring（自愈时间<20ms）
支持STP/RSTP/MSTP
支持ERPSv1/v2
支持MRP
支持MRPP
自愈环组网方式 支持多组自愈环
支持相切环
组播 支持IGMP Snooping v1/v2
支持GMRP
DHCP DHCP Client
DHCP Relay
DHCP Server
可靠性 支持backuplink
对时服务 支持NTP Server
支持SNTP
PTP 支持IEEE1588v2
支持BC\TC\OC三种工作模式
时钟精度±50ns
设备诊断 支持端口镜像
支持1:1/N:1
支持Ping，Tracert
IPv6 支持ND（Neighbor Discovery）RD(Router Discovery)
支持PMTU
支持MLD Snooping v1
支持IPv6-Ping，IPv6-Tracert，IPv6-Telnet，IPv6-TFTP
网络安全 支持用户分级管理和口令保护
支持802.1X认证
支持RADIUS认证
支持AAA认证
支持SSH
支持端口隔离
支持动态ARP检测
支持IP/Port/MAC的绑定功能
支持CPU保护/DDOS防攻击
管理与维护 支持 FTP/TFTP/WEB 升级日志记录/配置文件下载与上传
支持命令行接口（CLI）配置
支持Web配置，支持Https/Http
支持Telnet/SSH远程配置
支持通过Console口配置
支持SNMP v1/v2SNMP Trap、SNMP RMON
支持系统日志，分级告警，调试信息输出
支持MQTT接入协议
支持LLDP
电源 输入电压 DC12/24V，DC48V（仅POE支持）
接口类型 工业凤凰端子
告警 支持失电告警功能
保护 支持电源防反接保护/过载保护
最大功耗 12.96W
指示灯 电源指示:PWR1，PWR2 接口灯指示：ALarm、Run、X1-X16
机械结构 安装方式 DIN卡轨式或壁挂式
散热方式 自然冷却，无风扇

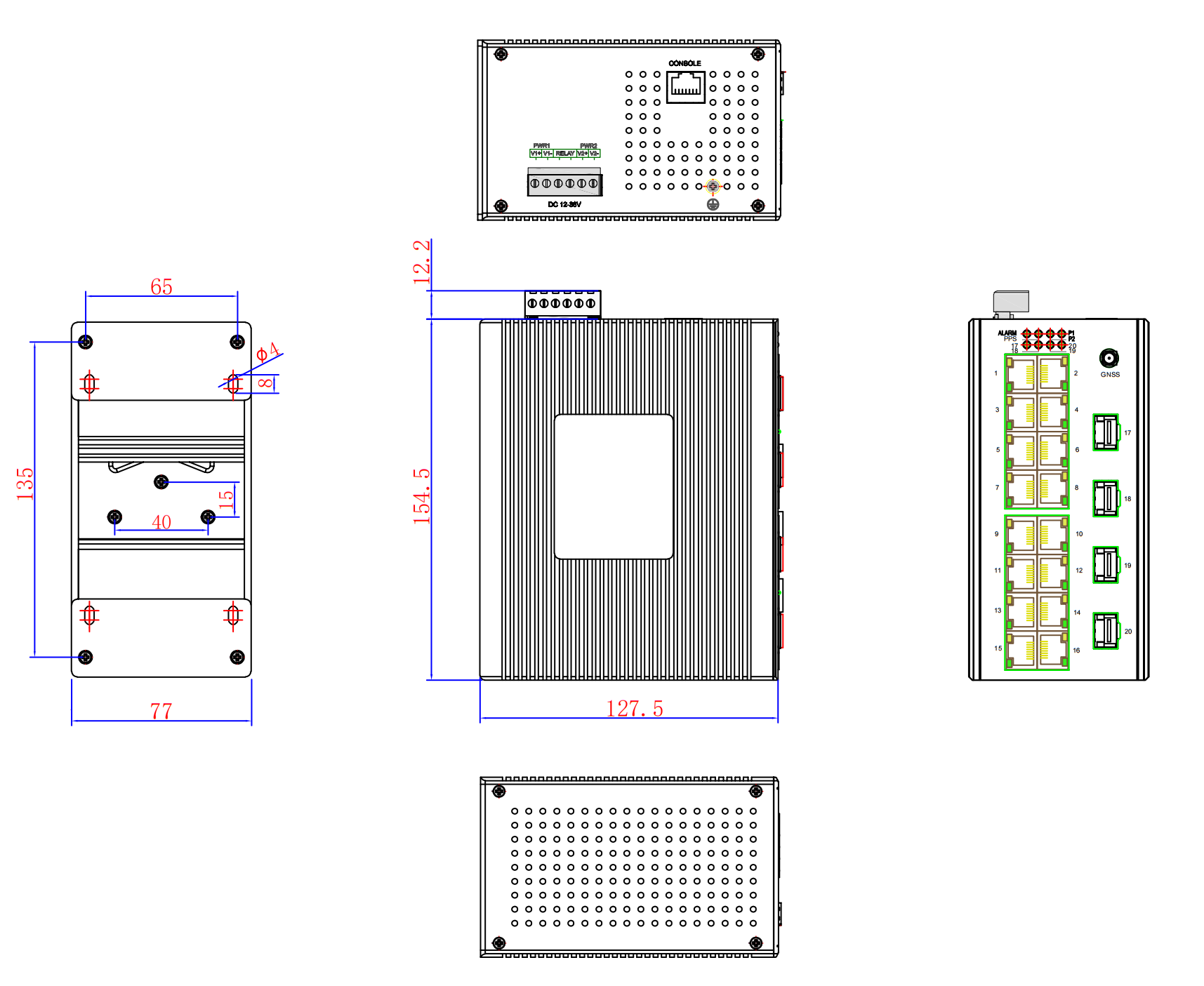

外形尺寸 宽×高×深：77×154.5×127.5mm
防护等级 IP30
重量 <1.5KG
工作环境 工作温度 -40℃～+75℃
存储温度 -40℃～+85℃
相对湿度 5％～95％无凝露
质保 MTBF 350000小时
质保期 5年
EMC EMI CFR47FCC Part 15B
CE EN55032：2015EN61000-3-2：2014（电源谐波）EN61000-3-3：2013(电源变动)
EMS IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)
IEC61000-4-16(共模传导) 30V(cont.)300V(1s)
符合标准 IEEE802.3：CSMA/CD
IEEE802.3i：10base-T
IEEE802.3u：100base-T
IEEE802.3z：1000base-LX
IEEE802.3ad：链路聚合
IEEE802.3x：全双工以太网数据链路层流控
IEEE802.1p：流量优先级
IEEE802.1Q：VLAN
IEEE802.1w：快速生成树
IEEE802.1X：基于端口的网络访问控制

订购信息
产品型号 规格参数
MXEE8220 16个10/100/1000M以太网RJ45接口+4个千兆SFP插槽，支持IEEE1588v2精确时钟同步协议输入电压：DC12/24V
MXEE8220P 16个10/100/1000M以太网RJ45接口(支持POE)+4个千兆SFP插槽，支持IEEE1588v2精确时钟同步协议输入电压：DC48V
MXEE8220-PS 16个10/100/1000M以太网RJ45接口+4个千兆SFP插槽，支持IEEE1588v2精确时钟同步协议支持GPS/北斗，输入电压：DC12/24V
MXEE8220P-PS 16个10/100/1000M以太网RJ45接口(支持POE)+4个千兆SFP插槽，支持IEEE1588v2精确时钟同步协议支持GPS/北斗，输入电压：DC48V
