产品概述

RS2020系列三层全千兆工业以太网交换机是上海罗杰康通信有限公司专为工业通信领域研发的一款三层高性能以太网通信产品。RS2020支持4个千兆光+16个千兆电接口配置，为19英寸机架式安装，支持前面板安装和后面板安装。RS2020除支持端口、VLAN、组播、QoS、快速冗余环等丰富的二层软件特性外，还支持静态和动态路由、组播路由，并支持Console、Web多种管理方式以及上位机网管软件，为工业通信提供高性能和高可靠的解决方案。支持交直流110V和220V供电。端口支持前出线或者后出线方式。

RS2020系列三层全千兆交换机遵循工业领域的主要通信标准，满足通信实时性、网络安全性等技术问题。同时提供多种管理交换机的途径，包括通过超级终端访问交换机的命令行接口，或通过telnet管理系统管理交换机，也可以使用SNMP管理软件系统管理交换机，另外还支持多个网络监控协议：LLDP，SNTPv4，DHCP，三层路由功能还可提供多项高级管理功能，例如：MSTP、VRRP、IGMP、IGMP Snooping、内部路由协议RIPv1/v2和OSPF v1/v2、静态路由协议、VLAN、GVRP、QoS、端口聚合、端口限速、广播风暴抑制、ACL、端口镜像等一些常用高级管理功能。在设备管理方面，支持FTP/TFTP升级，支持日志记录与上传，支持电源掉电告警输出。在结构安装方面，支持卡轨式安装。产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。

产品特点

◆ 支持16个10/100/1000base-T自适应以太网接口，并支持4个千兆SFP光口，为用户提供灵活的组网方式；

◆ 支持RGKRing、EAPS、MSTP、VRRP等多种冗余协议；

◆ 支持静态路由，支持RIP v1/v2、OSPF v1/v2等多种动态路由协议；

◆ 支持IGMP、PIM-SM、PIM-DM等多种组播协议；

◆ 支持SNMP、PMON、Telnet等多种网络管理协议，可通过超级终端等软件访问交换机的命令行接口（CLI），支持硬件ACL功能；

◆ 提供AD220（85~264VAC/110~370VDC）单电源、冗余电源，方便客户灵活选型；

◆ 高强度封闭铝制外壳，IP40的防护等级，无风机高效散热，使系统能够可靠地工作在-40~+70℃严酷而危险的工业环境中。

技术参数

IEEE标准	802.3、802.3u、802.3z、802.3x、802.1P、802.3ab等
交换功能	支持VLAN、GVRP 支持端口限速，支持风暴抑制支持端口汇聚支持端口流控
冗余技术	支持VRRP、EAPS 支持RGKRing环网技术支持MSTP/RSTP，兼容STP
组播技术	支持IGMP v1/v2/v3， IGMP Snooping 支持GMRP 支持静态组播支持PIM-SM、PIM-DM/PIM-DMv6
路由技术	支持RIPv1/v2、RIPng、OSPFv1/v2 支持静态路由协议
服务质量管理	支持ACL，对L2-L7层数据进行过滤支持SP，WRR队列调度
管理与维护	支持Console，Telnet，WEB管理方式、RMON 支持SNMPv1/v2c，可通过MaxView集中管理支持FTP，TFTP文件传输及软件升级支持失电告警、电源告警、端口告警、环网风暴告警支持端口镜像、Syslog、LLDP、RTC、SNTPv4 IP支持DHCP server/relay/client
交换方式	存储转发
背板带宽	40G
包转发率	29.76 Mpps
千兆端口	16个10/100/1000base-T+4个1000base-LX接口
电口参数	物理接口：RJ45带屏蔽，IEEE802.3标准 RJ45端口： 10/100/1000base-T（千兆）支持自动协商功能传输距离：＜100米
光口参数	发光功率： >-12dBm(单模) >-17dBm(多模) 收光灵敏度： <-38dBm(单模) <-35dBm(多模) 波长： 1310nm(单模) 1550nm(单模) 1310 nm(多模) 传输距离： <2Km(千兆多模) 连接器类型： LC 传输速率： 1.25Gbps（千兆）
电源参数	输入电压：220AC/DC(85-264VAC/110-370VDC) 输入功耗：15W（MAX）过流保护：内置

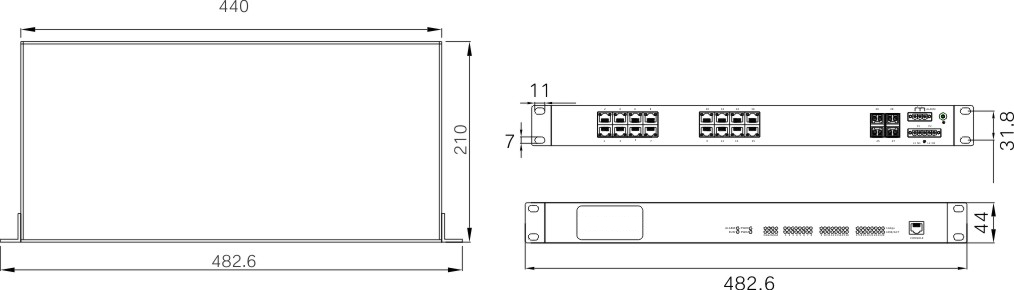

机械参数	物理尺寸（高×宽×深）： 482.6mm×44mm×210mm 安装方式：标准19’ 1U机架式散热形式：铝合金单肋形机箱表面散热，无风机出线形式：前后出线机壳防护：IP40
工作环境	工作温度：-40℃~+70℃ 存储温度：-40℃~+85℃ 湿度：5%~95%（无凝露）
EMC标准	EN61000-4-2防静电（ESD）：±8kV接触放电，±15kV空气放电 EN61000-4-3电磁场：10V/m（80-1000MHz） EN61000-4-6防传导：3V（10kHz~150 kHz），10V（150kHz~80 MHz） EN55022：EN55022 Class A

订购信息

订单信息
RS2020F0G00L4	16个10/100/1000M自适应电口，4个千兆SFP光口，标配双路85-264VAC/110-370VDC宽压电源
