RS008F增强型工业级百兆2光6电导轨式交换机
产品概述
RS008F是专为工业通信网络应用而设计开发的8口百兆非网管型工业以太网交换机，主要用于即插即用的简单应用方式。该系列产品提供8个百兆以太网接口、2光6电等多种接口组合方式，支持DC9-60V直流电源输入或交流直流AC/DC110/220V电源输入等电源方案可选。每个百兆电口具有10/100M自适应功能，支持全双工或半双工方式，并能自动进行MDI/MDI-X连接，为工业自动化提供强有力的保障，使工业通信更加顺畅、更加可靠、更加快速，满足客户为提高附加值应用而不断创新的需求。产品精选工业级元器件，35mm标准卡轨式或者侧板定位孔安装，高强度金属外壳，坚固耐用，无风扇外壳散热，-40℃~+85℃宽温工作，高标准工业防护设计，能够适应各种恶劣的工作环境，通信性能稳定。产品可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧工厂等工业领域。
产品特点
◆ 支持2路百兆光口和6路百兆电口可选，为用户提供灵活的组网方式；
◆ 光口支持SC/FC/ST、单模/多模、波长、传输距离可选；

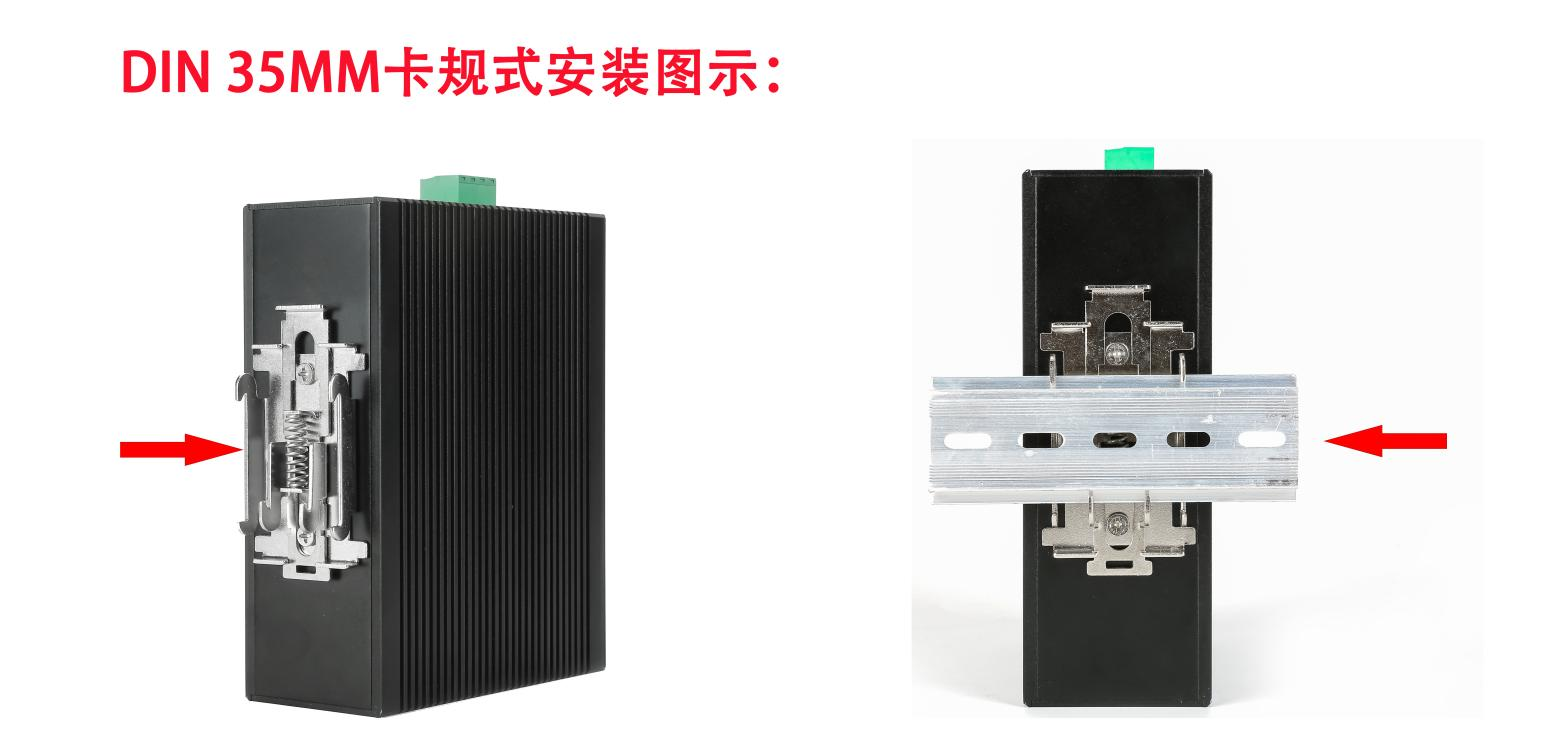

◆ 支持35MM DIN卡规式或者侧向定位孔安装；
◆ 电口支持10/100M、全/半双工、MDI/ MDI-X自适应，即插即用，方便快捷；
◆ 支持1路AC85~264V/ DC110~370VDC交/直流输入，或2路DC9~60V直流输入可选，双输入支持电源冗余；
◆ 高强度金属外壳，IP40防护等级，无风扇外壳散热，设备能可靠的工作在-40℃~+85℃严酷的工业环境中
技术参数
型号 RS008F
接口 电口数量：6个10/100M自适应以太网接口
光口规格：单模多模/单纤双纤可选
光口数量：2个100M SC/ST/FC光口
交换特性 背板带宽：1.6Gbps
包转发速率：1.2Mpps
包缓存区：1Mbit
MAC地址表：支持2K个MAC地址
支持巨型帧
电源 输入电压
直流机型：DC9~60V，双电源冗余，无极性
交流机型：AC85~264V或DC110~370V
接口类型：工业凤凰端子4芯5.08间距
保护：支持电源防反接保护/过载保护
最大功耗：3.6W
电源指示：P1、P2，接口灯指示：link、FXD

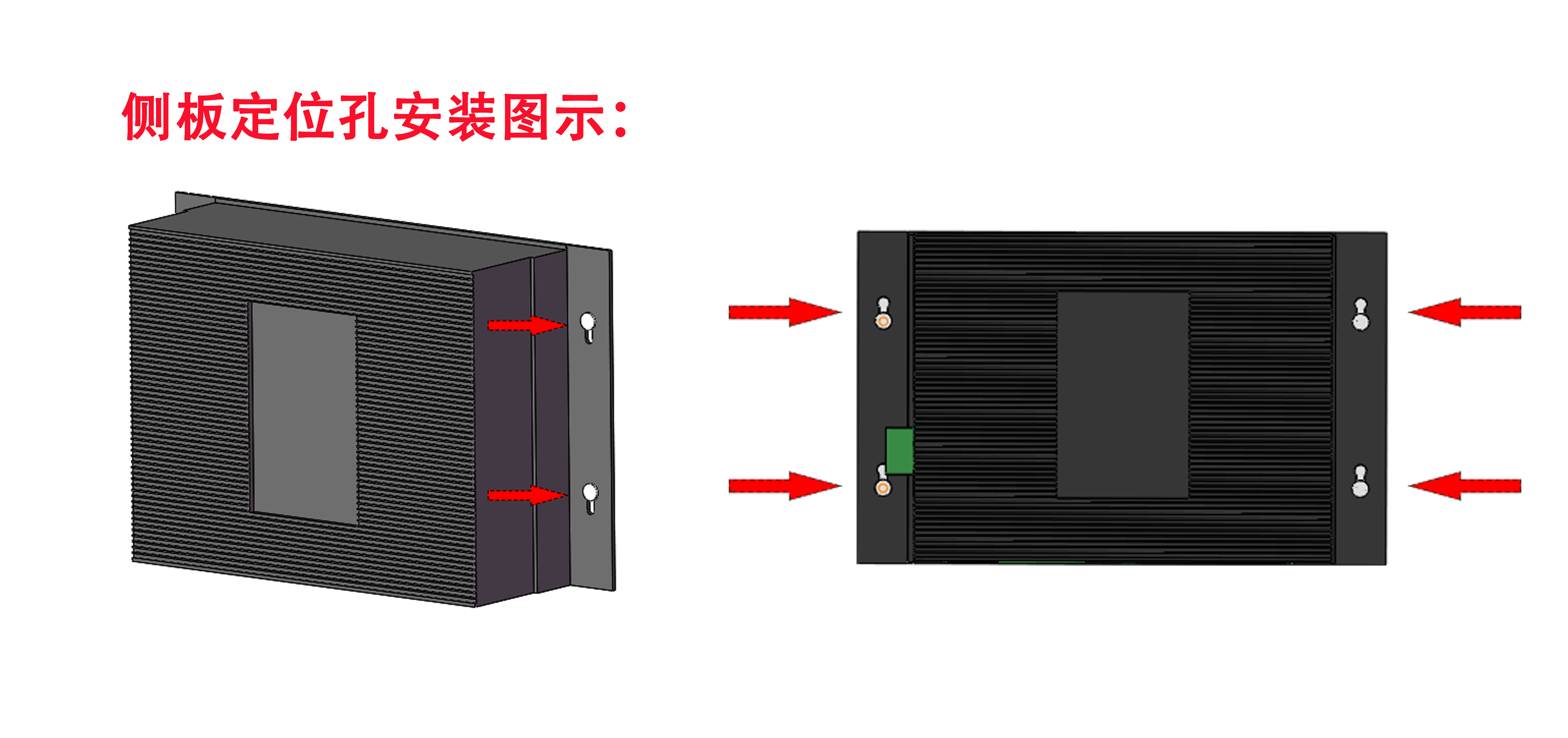

机械结构 安装方式：DIN卡轨安装或者侧面定位孔安装
散热方式：自然冷却，无风扇
外形尺寸：宽×高×深：53×150×120mm（不含导轨）
防护等级：IP40
工作环境 工作温度：-40℃～+75℃
存储温度：-40℃～+85℃
相对湿度：5％～95％无凝露
质保 MTBF：350000小时
质保期：5年
EMC EMI：
CFR47FCC Part 15B
CE EN55032：2015
EN61000-3-2：2014（电源谐波）
EN61000-3-3：2013(电源变动)
EMS：
IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)
IEC61000-4-16(共模传导) 30V(cont.)300V(1s)
符合标准 IEEE802.3：CSMA/CD
IEEE802.3i：10base-T
IEEE802.3u：100base-T
IEEE802.3ab：1000base-T
IEEE802.3z：1000base-LX
IEEE802.3x：全双工以太网数据链路层流控

机械：
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)



订购信息
型号 端口 光纤规格 光纤接口 光纤接口通信距离 供电电源
RS008F 工业级百兆8口交换机 》F:代表2×100base-FX，
6×10/100base-T(X) RJ45电口；
 		 》1：代表单模双纤1000base-FX光口
》2：代表多模双纤1000base-FX光口
》8：单模单纤A+B端光口
》9：多模单纤A+B端光口		 》C：代表SC接口
》T：代表ST接口
》F：代表FC接口

 		 》02:代表通信2MM
》20:代表通信20KM
》40:代表通信40KM
》60:代表通信60KM
》80:代表通信80KM
 		 》L1:代表单路AC85~264V/DC110~370V供电;
》L2：代表双路DC9-60V供电;
