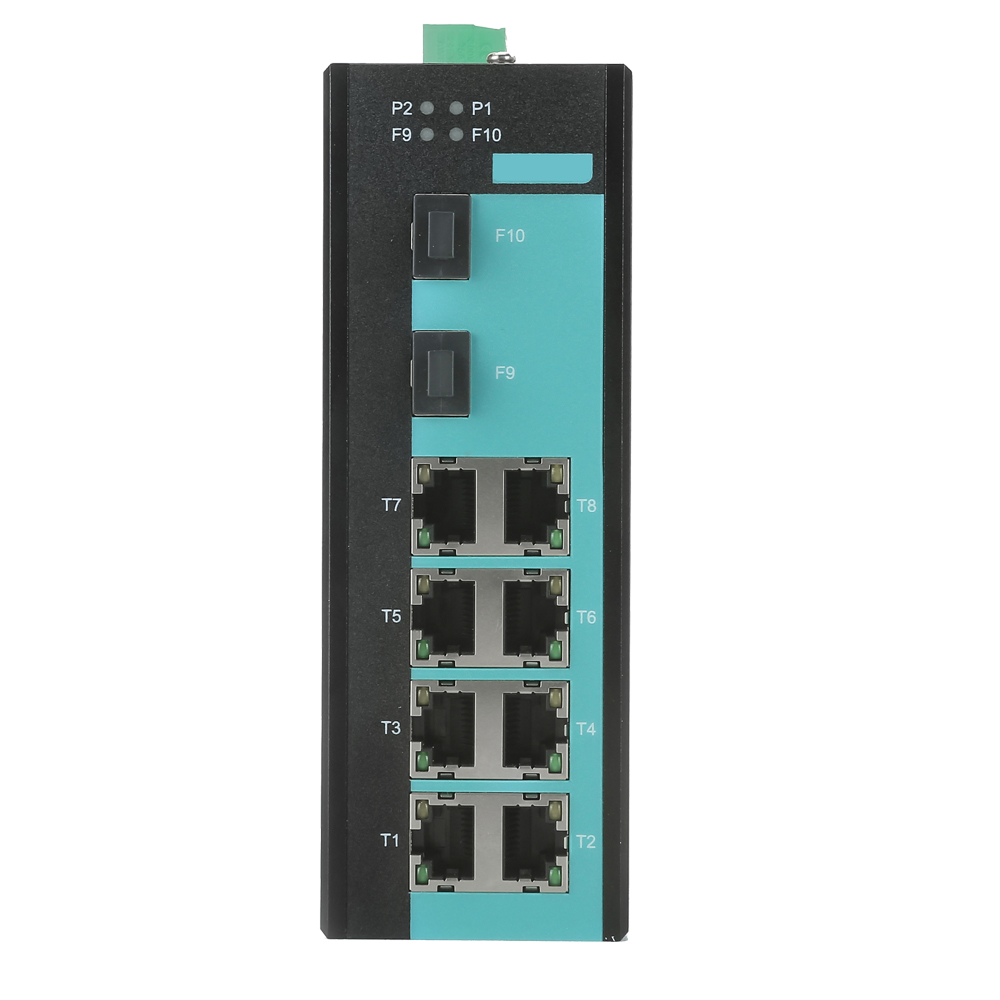

RS110G工业级千兆2光8电导轨式交换机
产品概述
上海罗杰康通信有限公司生产的RS110G系列产品，是专为工业通信网络应用而设计开发的二层非网管型工业以太网交换机。该交换机主要用于即插即用的简单应用方式。该系列产品提供2个千兆光+8个千兆电接口配置机型，其中光口为1000Base-X光纤接口,接口类型为带屏蔽SFP基座。电口为10/100/1000Base-T以太网RJ45端口，RJ45带屏蔽，每个端口支持MDI/MDIX端口自动翻转、自动识别网络接口速率、MAC地址自动学习和更新、全/半双工自动协调;无论是直通还是交叉网线，均可将交换机与其他网络设备端口连接起来,无需任何认为设置，使用省时省心，真正做到即插即用。
上海罗杰康通信有限公司的非网管型交换机提供宽支持DC12-48V双路冗余电源，并可选AC/DC110V和AC/DC220V供电电源输入。在结构安装方面，RS110G系列交换机使用工业35MM卡轨式或者侧面定位孔安装。该系列产品具备高速线速转发、即联即用的特性，在核心器件上采用工业级品质设计方案，无论是在恶劣的工业现场前端还是在高电磁辐射场景下，均能保证设备稳定运行，产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域

产品特点

◆ 10个千兆以太网接口，适用于大带宽需求的应用；

◆ 提供2个1000base-X的千兆光口；

◆ 提供8个10base-T/100base-TX/1000base-T自适应的千兆电口（支持自动MDI/MDI-X连接）；

◆ 电口支持10/100/1000M、全/半双工、MDI/ MDI-X自适应即插即用，方便快捷，

◆ 采用强度封闭铝制外壳，IP40防护等级，无风机外壳扇热，稳定可靠；

◆ 支持1路AC85~264V/ DC110~370VDC交/直流输入，或2路DC9~60V直流输入可选，双输入支持电源冗余；

◆ -40℃~85℃工作温度，满足恶劣工业环境应用要求

技术参数

型号

RS110G

接口

电口数量：8个10/100/1000M自适应以太网接口
光口规格：单模多模/单纤双纤可选
光口数量：2个1000M  SFP光口

交换特性

背板带宽：20Gbps
包转发速率：14.9Mpps
包缓存区：3Mbit
MAC地址表：支持8K个MAC地址
支持巨型帧

电源

输入电压
直流机型：DC9~60V，双电源冗余，无极性
交流机型：AC85~264V或DC110~370V
接口类型：工业凤凰端子4芯5.08间距
保护：支持电源防反接保护/过载保护
最大功耗：3.6W
电源指示：P1、P2，接口灯指示：link/F

机械结构

安装方式：DIN卡轨安装或者侧面定位孔安装
散热方式：自然冷却，无风扇
外形尺寸：宽×高×深：53×150×120mm（不含导轨）
防护等级：IP40

工作环境

工作温度：-40℃～+75℃
存储温度：-40℃～+85℃
相对湿度：5％～95％无凝露

质保

MTBF：350000小时
质保期：5年

EMC

EMI：

CFR47FCC Part 15B
CE EN55032：2015
EN61000-3-2：2014（电源谐波）
EN61000-3-3：2013(电源变动)

EMS：

IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)
IEC61000-4-16(共模传导) 30V(cont.)300V(1s)

符合标准

IEEE802.3：CSMA/CD
IEEE802.3i：10base-T
IEEE802.3u：100base-T
IEEE802.3ab：1000base-T
IEEE802.3z：1000base-LX
IEEE802.3x：全双工以太网数据链路层流控

机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)

订购信息

产品型号 输出接口 电源 安装方式
RS110GF0G00L2 2×1000base-X SFP接口 8×10/100/1000base-T(X) RJ45电口 DC9-60V 冗余输入 35MM导轨或者侧板定位孔安装
RS110GF0G00L1 2×1000base-X SFP接口 8×10/100/1000base-T(X) RJ45电口 交直流AC/DC110/220V单路输入 35MM导轨或者侧板定位孔安装
RS110GF8C20L2 2×1000base-X 单模单纤SC接口 8×10/100/1000base-T(X) RJ45电口 DC9-60V 冗余输入 35MM导轨或者侧板定位孔安装
RS110GF8C20L1 2×1000base-X 单模单纤SC接口 8×10/100/1000base-T(X) RJ45电口 交直流AC/DC110/220V单路输入 35MM导轨或者侧板定位孔安装
