RS108工业级百兆8口导轨式交换机
产品概述



      上海罗杰康通信有限公司生产的RS108系列非网管型工业以太网交换机,是专为工业高速通信网络应用而设计开发的通信产品。此非网管型以太网交换机为灵活多变的工业应用需求,提供了一种高端工业以太网通信解决方案,使工业通信更加顺畅、更加可靠、更加快速,满足客户为提高附加值应用而不断创新的需求。RS108系列非网管型工业以太网交换机可以用于即插即用的简单应用方式,也可以用于复杂的网络管理的方式,满足用户多方面的需求。所有的电口支持自动协商、自动流速控制,全双工/半双工模式、MDI/MDI-X自动侦测。。在结构安装方面,RS108系列非网管型工业以太网交换机是一款紧凑型交换机,占用空间小,使用卡轨安装。在接口方面支持百兆8个电口,百兆1光7电、百兆2光6电以及百兆4光4电接口配置。电源方面支持DC12-48V双路冗余电源或者AC/DC110V和AC/DC220V可选供电。满足各种工业通信现场。

产品特点

◆ 支持8路百兆以太网接口,支持8电口、1光7电、2光6电和4光4电规格。为用户提供灵活的组网方式;

◆ 提供的10base-T/100base-TX自适应的百兆以太网接口,支持自动MDI/MDI-X连接;

◆ 提供的100base-FX接口,光口接口类型SC/ST/FC可选;

◆ 即插即用,方便快捷,支持电源状态继电器告警输出;

◆ 采用高强度封闭铝制外壳,IP40防护等级,无风机外壳扇热,持久耐用,稳定可靠;

◆ 采用工业级电源设计,多种电源方案可选,满足用户灵活应用;

◆ -40℃~85℃工作温度,满足恶劣工业环境应用要求。

技术参数



IEEE标准

802.3i、802.3u等

交换方式

存储转发

背板带宽

1.6Gbps

RJ45端口

10base-T/100base-TX

光端口

100base-FX

电口参数

物理接口:RJ45 带屏蔽

RJ-45 端口:10base-T/100base-TX,支持自动协商功能

接口标准:符合IEEE802.3 标准

传输距离:100 米

光口参数

发光功率:>-12dBm(单模) >-17dBm(多模)

收光灵敏度:<-38dBm(单模) <-35dBm(多模)

波长: 1310nm(单模) 1550nm(单模)

1310nm(多模)

传输距离:20~80Km 可选(单模) <5Km(多模)

连接器类型:SC/FC/ST

传输速率:155Mbps

电源参数

输入电压:

直流电源:DC12~48V 和DC48V(36~72V)(支持双电源冗余输入)

交流电源:AD220V(AC85~264V/DC110~370V)(单电源)

输入功耗:<5W@24VDC(其中MIEN2208和MIEN2208GE功耗小于2W)

过流保护:内置

机械参数

物理尺寸(高×宽×深):

8电口:140mm x 35mm x 100mm

光纤系列:138mm x 54mm x 110mm(不包含DIN卡轨组件尺寸)

安装方式:标准DIN卡轨式

散热形式:铝合金单肋形机箱表面散热,无风机

机壳防护:IP40

工作环境

工作温度:-40℃~+85℃

存储温度:-40℃~+85℃

湿度:5%~95%(无凝露)

EMC标准

EN61000-4-2防静电(ESD):±8kV接触放电,±15kV空气放电

EN61000-4-3电磁场:10V/m(80-1000MHz)

EN61000-4-6防传导:3V(10kHz~150 kHz),10V(150kHz~80 MHz)

EN55022:EN55022 Class A

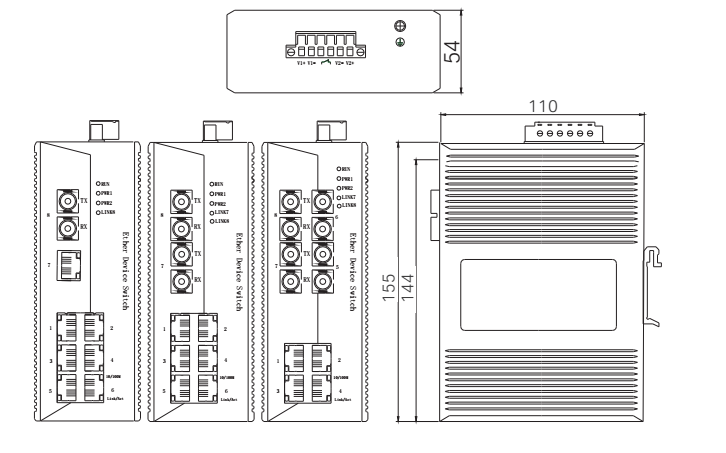

产品尺寸:

订购信息
