产品概述

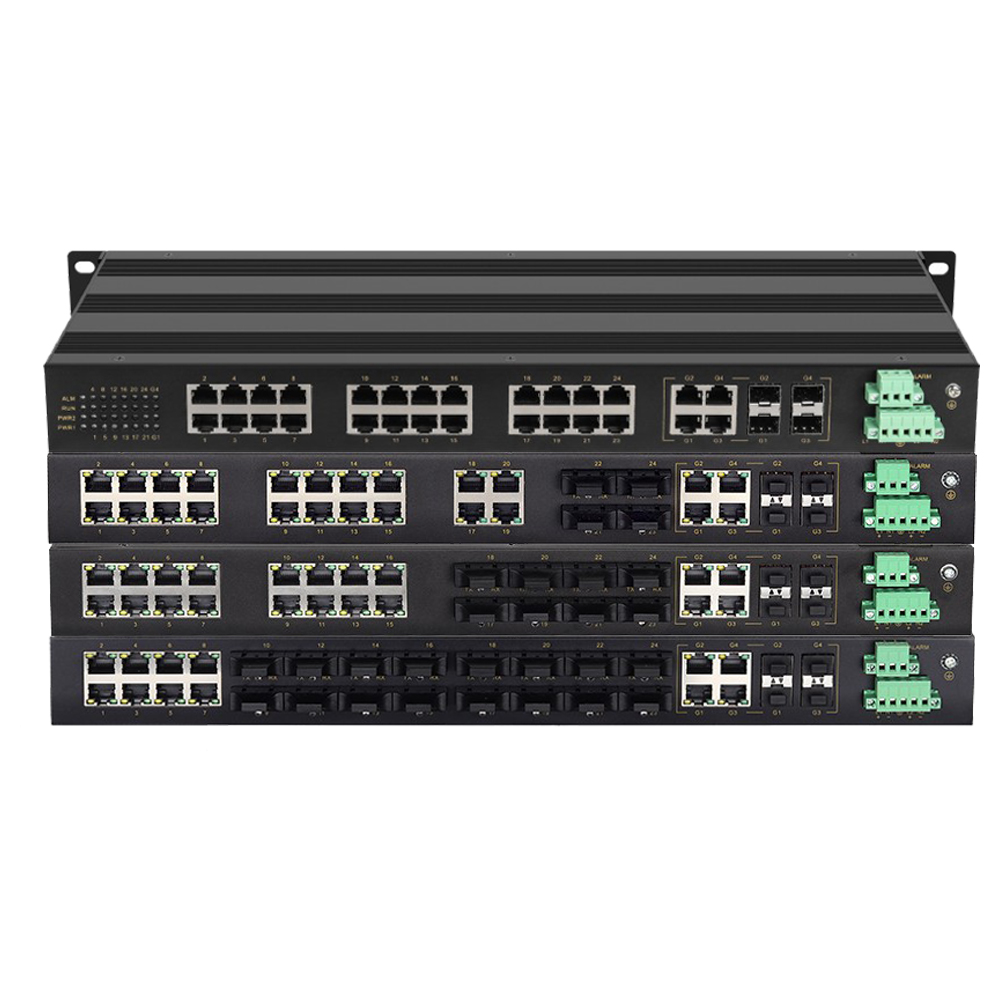

上海罗杰康通信有限公司生产的RS228系列产品，是专为工业通信网络应用而设计开发的二层非网管型工业以太网交换机。该交换机主要用于即插即用的简单应用方式。该系列产品提供4个千兆光+24个百兆电、4个千兆光+4个百兆光+20个百兆电、4个千兆光+8个百兆光+16个百兆电、4个千兆光+16个百兆光+8个百兆电、接口配置机型供用户选择，其中光口为1000Base-X光纤接口，接口类型为带屏蔽SFP基座，或者100Base-X光纤接口,接口类型为SC/FC/ST。电口为10/100/1000Base-T以太网RJ45端口，RJ45带屏蔽，每个端口支持MDI/MDIX端口自动翻转、MAC地址自动学习和更新、全/半双工自动协调;无论是直通还是交叉网线，均可将交换机与其他网络设备端口连接起来,无需任何认为设置，使用省时省心，真正做到即插即用。

上海罗杰康通信有限公司生产的RS228非网管型交换机提供宽范围的交直流110/220V电源输入。在结构安装方面，RS228系列交换机使用工业机架式安装。该系列产品具备高速线速转发、即联即用的特性，在核心器件上采用工业级品质设计方案，无论是在恶劣的工业现场前端还是在高电磁辐射场景下，均能保证设备稳定运行，产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。

产品特点

◆ 支持固定4路千兆Combo光电复用口、为用户提供灵活的组网方式；
◆ 百兆光口支持4个百兆光+20个百兆电、8个百兆光+16个百兆电、16个百兆光+8个百兆电接口等多种规格；
◆ 光口支持单模/多模可选，接口支持SC/ST/FC可选；电口支持10/100M、全/半双工、MDI/MDI-X自适应，即插即用，方便快捷；
◆ 采用1U机架式19英寸外壳，支持指示灯在前端口在后或者端口在前指示灯再前；
◆ 支持Jumbo巨型帧传输，最大帧长10000字节；
◆ 支持双电源掉电告警，提供告警指示灯和继电器告警方式；
◆ 支持单路或双路DC24、DC48或交直流AC/DC110/220V多种电源输入方案可选，双输入支持电源冗余；
◆ 高强度金属外壳，IP40防护等级，无风扇外壳散热，设备能稳定的工作在-40℃~+75℃严酷的工业环境中。

技术参数

交换性能
交换方式	存储转发
背板带宽	12.8Gbps
缓存大小	4.1Mbit
MAC地址表	8K
接口规格
千兆Combo	4路千兆Combo光电复用口，支持10/100/1000base-T(X)自适应千兆RJ45电口或1000base-X千兆SFP插槽可选，电口支持全/半双工、MDI/MDI-X自适应
百兆光口	4/8/16路100base-FX百兆光口可选，支持SC/FC/ST接口可选，传输距离支持1310nm多模双纤2km或1310nm单模双纤20km可选（40/60/80/100km可选）
百兆电口	20/16/8路10/100base-T(X)自适应百兆RJ45电口可选，支持全/半双工、MDI/MDI-X自适应
继电器	1路继电器告警输出，3位5.08mm间距带锁扣接线端子
指示灯	电源指示灯、运行指示灯、告警指示灯、接口速率与连接/活动指示灯
电源参数
电源输入	交流机型：AC85~264V / DC110~370V，支持单/双电源可选直流机型：DC18~72V，防反接，支持单/双电源可选
满载功耗	交流机型（@AC220V）＜15W（4F）＜17W（8F）＜26W(16F) 直流机型（@DC48V）：＜12W（4F）＜15W（8F）＜24W(16F)
连接方式	5位5.08mm间距带锁扣接线端子
机械参数

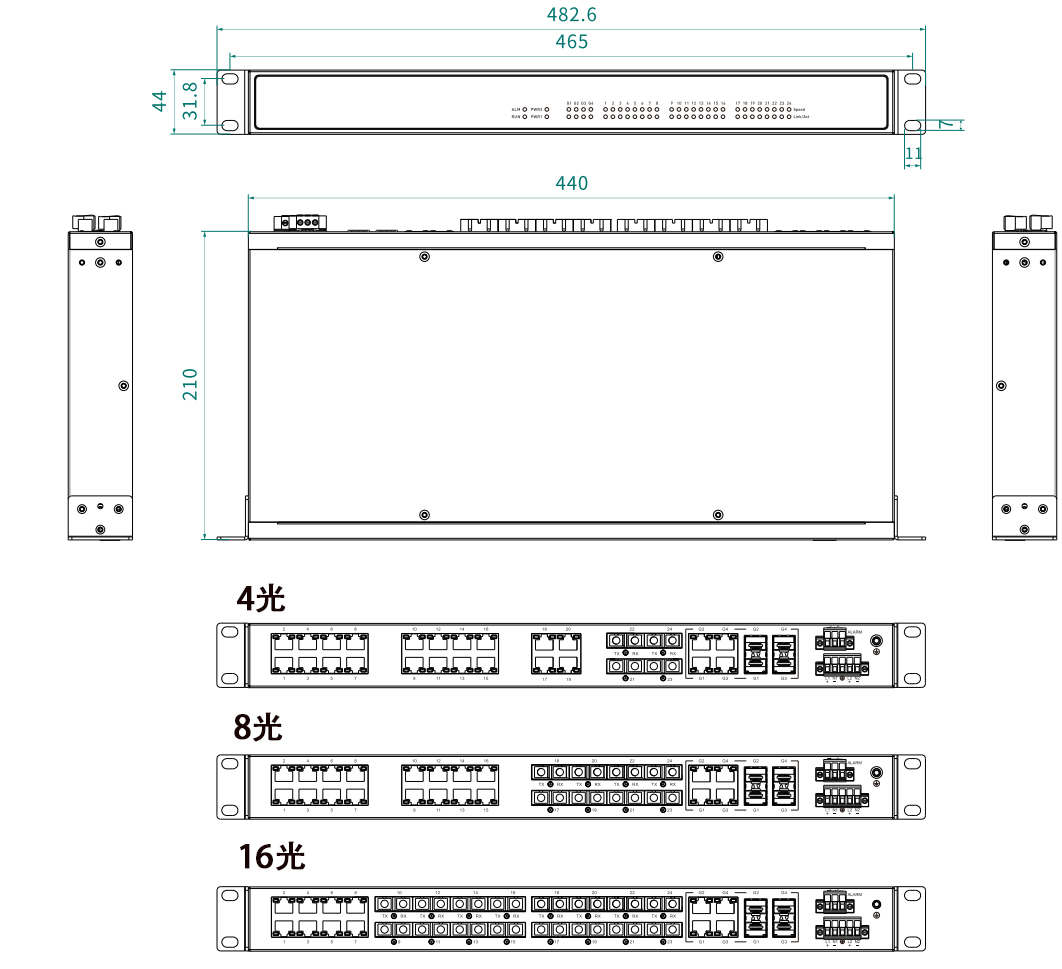

外形尺寸	482.6×44×210(mm)（含挂耳）
安装方式	标准19英寸1U机架式安装
机壳防护	金属外壳，IP40防护等级
重量	约3kg
工作环境
工作温度	-40℃~+75℃
存储温度	-40℃~+85℃
相对湿度	5%~95%（无凝露）
行业标准
EMC	IEC 61000-4-2（ESD）：Level 4 IEC 61000-4-5（Surge）：Level 4 ※网口支持6kV防雷 IEC 61000-4-4（EFT）：Level 4

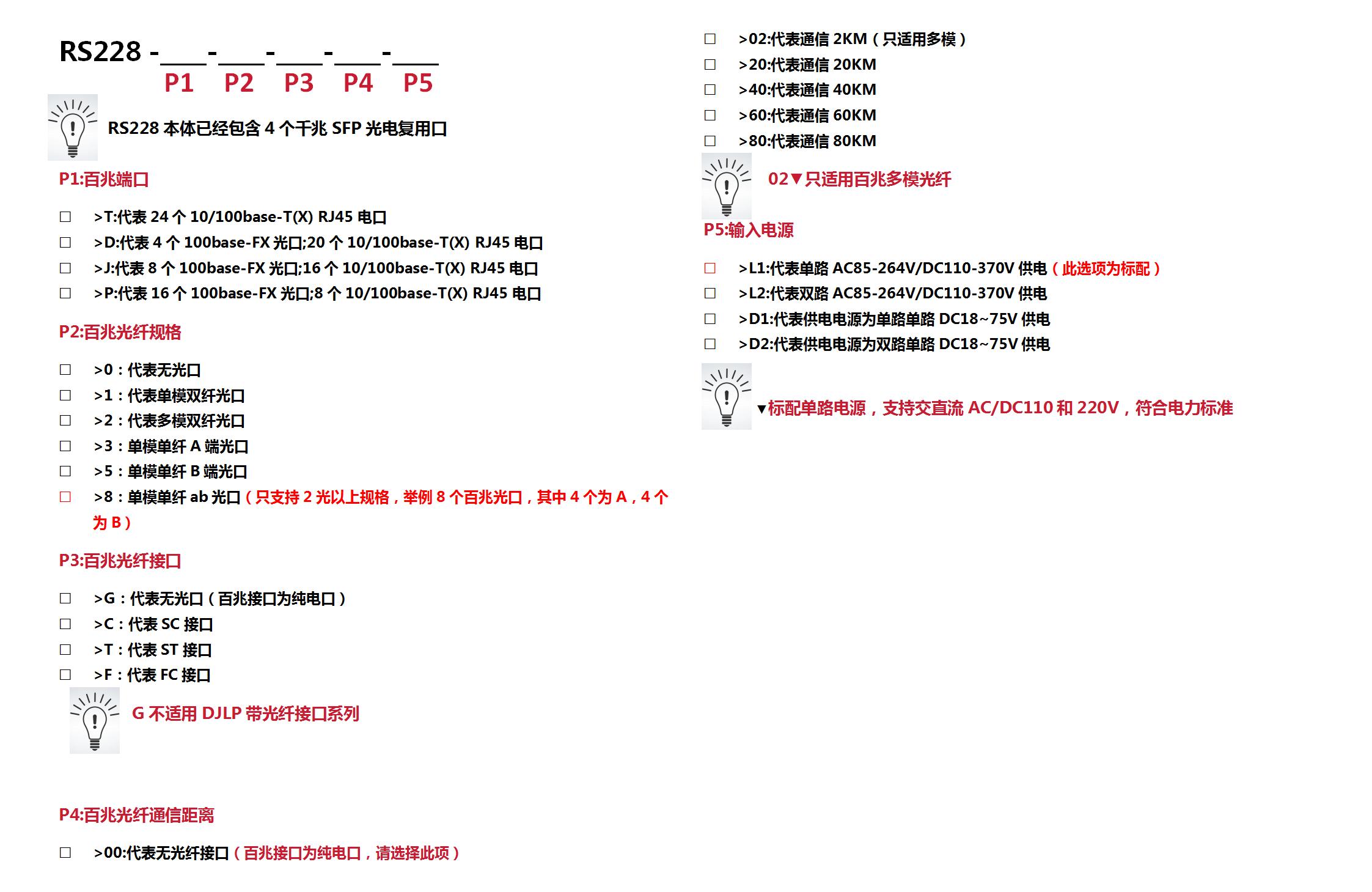

订购信息
