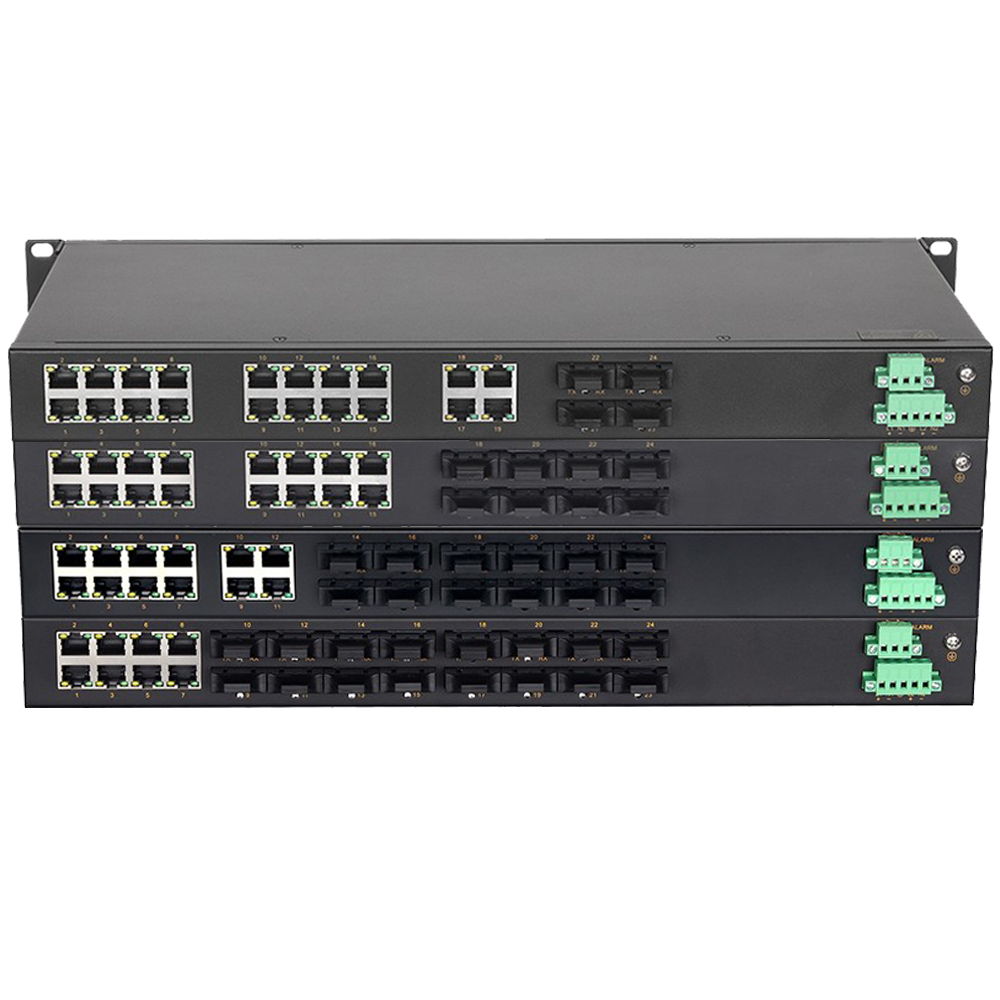

RS324工业级百兆24口机架式交直流220V以太网交换机
产品概述
上海罗杰康通信有限公司生产的RS324系列产品，是专为工业通信网络应用而设计开发的二层非网管型工业以太网交换机。该交换机主要用于即插即用的简单应用方式。该系列产品提供24个百兆电或4光20电、8光16电、12光12电、16光8电、24光接口配置机型供用户选择，其中光口为100Base-FX单模或多模光纤接口。电口为10Base-T/100Base-TX以太网RJ45端口，每个端口支持MDI/MDIX端口自动翻转、MAC地址自动学习和更新、全/半双工自动协调;无论是直通还是交叉网线，均可将交换机与其他网络设备端口连接起来,无需任何认为设置，使用省时省心，真正做到即插即用。
上海罗杰康通信有限公司生产的RS324非网管型交换机提供宽范围的直交流110/220V电源输入。在结构安装方面，RS324系列交换机使用机架式安装。该系列产品具备高速线速转发、即联即用的特性，在核心器件上采用工业级品质设计方案，无论是在恶劣的工业现场前端还是在高电磁辐射场景下，均能保证设备稳定运行，产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。

产品特点
◆支持4/8/12/16路百兆光口和20/16/12/8路百兆电口可选，为用户提供灵活的组网方式；
◆光口支持单模/多模可选，接口支持SC/ST/FC可选；电口支持10/100M、全/半双工、MDI/MDI-X自适应，即插即用，方便快捷；
◆采用1U机架式19英寸外壳，支持指示灯在前端口在后或者端口在前指示灯再前；
◆支持Jumbo巨型帧传输，最大帧长10000字节；
◆支持双电源掉电告警，提供告警指示灯和继电器告警方式；
◆支持AC85~264V/DC110~370V交/直流电源输入，或DC18~72V直流电源输入，并且单路双路可选；
◆高强度金属外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+75℃严酷的工业环境中；
技术参数
协议标准
  IEEE标准   IEEE 802.3、IEEE 802.3u、IEEE802.3x
 交换性能
  交换方式   存储转发
  背板带宽   12.8Gbps
  缓存大小   4.1Mbit
  MAC地址表   8K
 接口规格
  百兆光口   4/8/12/16路100base-FX百兆光口可选， SC/FC/ST接口可选，传输距离支持
  1310nm多模双纤2km或1310nm单模双纤20km可选(40/60/80/100km可选)
  百兆电口   20/16/12/8路10/100base-T(X)自适应百兆RJ45电口可选，支持全/半双工、MDI/
  MDI-X自适应
  继电器   1路继电器告警输出，采用3位5.08mm间距带锁扣接线端子
  指示灯   电源指示灯、运行指示灯、告警指示灯、接口速率与连接/活动指示灯
 电源参数
  电源输入   交流机型： AC85~264V或DC110~370V内置过流保护，支持单/双电源可选
  直流机型： DC18~72V防反接，支持单/双电源可选
  满载功耗   ≤10.3W@AC220V(4F)、≤12.1W@AC220V(8F)、
  ≤14.5W@AC220V(12F)、≤16.4W@AC220V(16F)
  连接方式   5位5.08mm间距带锁扣接线端子
 机械参数
  外形尺寸   482.6×44×210(mm)(含挂耳不含连接器尺寸)
  安装方式   标准19英寸1U机架式安装
  机壳防护   金属外壳， IP40防护等级
  重量   约2.9kg
 工作环境
  工作温度   -40℃~+75℃
  存储温度   -40℃~+85℃
  相对湿度   5%~95%(无凝露)
 行业标准
  EMS   IEC61000-4-2(ESD):Level4(接触放电±8kV空气放电±15kV)
  IEC61000-4-5(Surge):Level4(电源：共模±4kV差模±2kV;
                              网口：共模±6kV差模±2kV)
  EC61000-4-4(EFT):Level 4 (电源：±4kV;网口：±2kV)
  *除16光8电外，其它机型浪涌为Level3(电源共模±2kV)

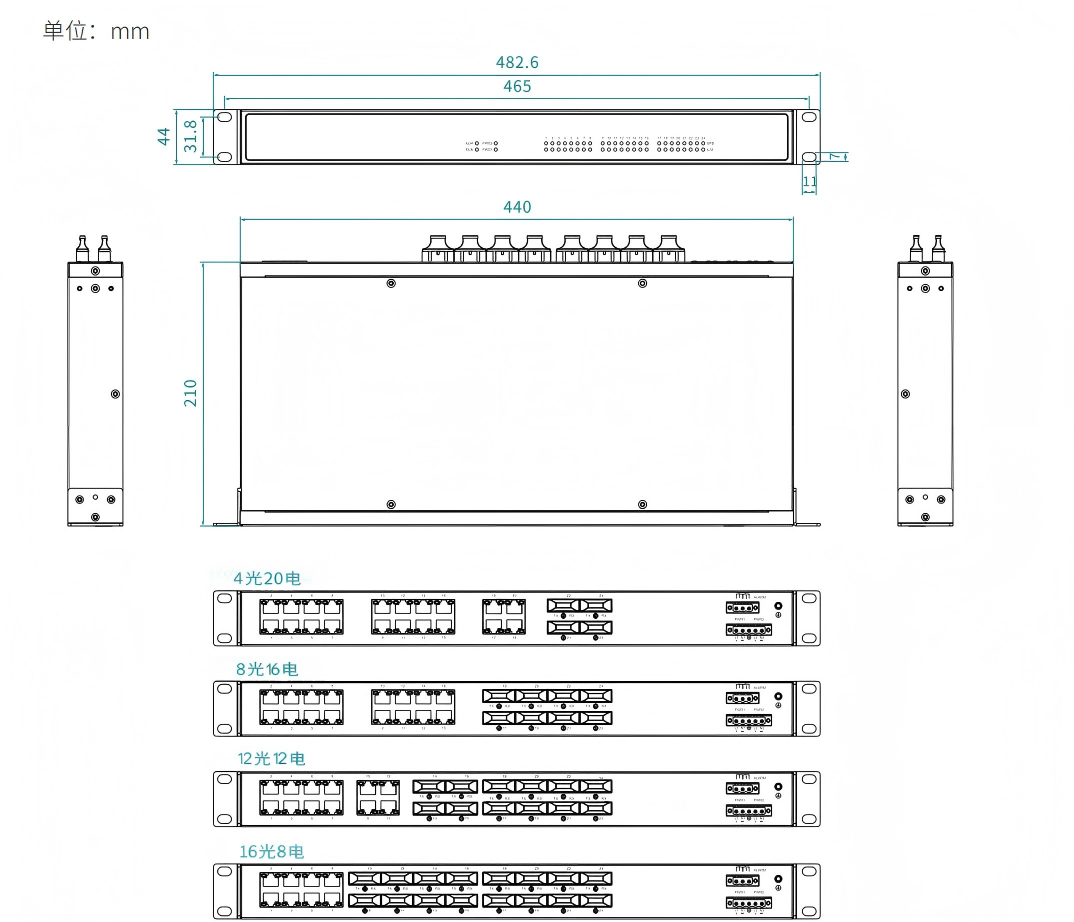

外形尺寸：

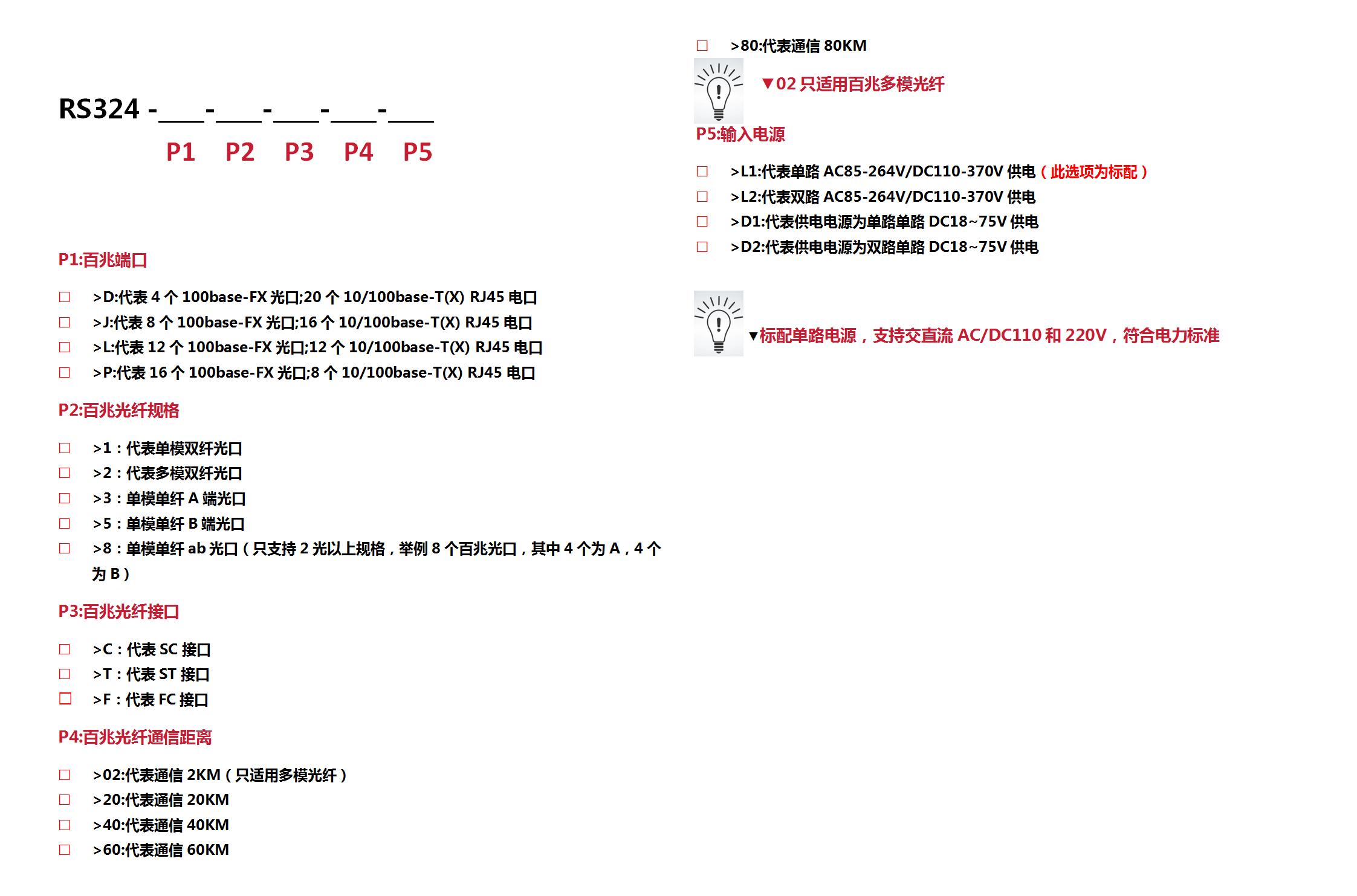

订购信息
