RS300G工业级千兆1光2电光纤收发器
产品概述
罗杰康通信RS300G系列工业级光纤收发器（工业级光电转换器）是专为严酷苛刻的工业环境而设计的，可以实现2个10/100/1000Base-Tx双绞线电信号和1个1000Base-Fx光信号之间的转换。
RS300G系列工业级光纤收发器工作温度范围-40℃~ +85℃，提供宽压双电源输入，导轨或壁挂式安装，通过危险环境认证并符合FCC、CE标准。可靠的工业级设计可以保证您的自动化系统无间断稳定运行。所有型号皆通过100%烤机测试。产品采用国内外知名品牌的光模块，具有超低传输时延和线速转发能力，它将网络传输的距离从100米的铜线极限扩展到80公里。光接口支持的传输距离有2km（多模）、20km、40km、60km、80km（单模），支持多模双纤、单模双纤、单模单纤三种光纤传输模式，扩展了用户的需求；电接口支持10/100/1000M自适应、全/半双工方式、MDI/MDI-X自动侦测。
产品特点
实现2个10M、100M、1000M以太网电口和1个光口之间的转换
 工业以太网系列，专为严酷苛刻的工业环境而设计
 2个10/100/1000base-T(X)电口，1个1000base-SX/LX/LH/ZX光口
 电接口（RJ45接口）支持10/100/1000M自适应、全/半双工方式、MDI/MDI-X自动侦测
 内置高效交换核心，提供2个交换式10/100/1000base-T(X)双绞线以太网口，实现电口备份和多用户接入
 光接口支持双纤多模、双纤单模、单纤单模三种光纤传输模式，SC/LC接口可选
 传输距离系列齐全，可实现长达100公里的传输
 超低位延迟和弹性缓存技术：采用“存储转发”模式，无缝连接不同速率设备，工作模式自适应
 符合工业四级电磁兼容性要求
 宽温型：工作温度-40℃~+85℃
 宽压型：24VDC（6 ~ 36VDC），可支持更宽电压（6 ~ 60VDC）
 支持内部隔离，冗余双电源输入
 电源支持过载保护、防反接保护
 超强防雷功能：采用进口防雷器件，防雷击，可抗感应高压，防浪涌等
 防雷等级：电源接口四级防雷
 IP40外壳防护等级，能够经受住恶劣环境的考验
 铝制机箱散热表面设计、无风扇、无散热孔，高效散热，降低修复时间
 导轨或壁挂式安装
 通过危险环境认证并符合FCC、CE标准
 所有型号皆通过100%烤机测试，保修期：5年
技术参数
技术参数   参数描述
  交换属性   MAC地址表：8K
  包缓冲区：1Mbit
  包转发率：无阻塞线速转发
  交换延迟：<5μs
  数据交换方式  存储转发(Store-and-Forward)
  最大过滤速度  1488000pps（1000M）
  以太网电接口
  接口数量  2
  协议标准  IEEE802.3、IEEE802.3u、IEEE802.3ab
  速率  10/100/1000Mbps自适应
  双工模式  全/半双工
  连接方式  网线交叉/直连自适应
  传输距离  五类双绞线：100m
  接口类型  RJ45接口
  以太网光接口
  接口数量  1
  协议标准  IEEE802.3z
  速率  1000Mbps
  波长  850nm/1310nm/1550nm
  传输距离   双纤多模：550m
  双纤单模/单纤单模：20Km、40km、60km、80km、100km
  接口类型  SC/LC接口可选，单模光纤或多模光纤
  电源   输入电压：24VDC（6 ~ 36VDC），冗余双电源输入，可支持更宽电压（6 ~ 60VDC）
  输入电流：<0.5A@24VDC
  过载保护：支持
  反接保护：支持
  冗余保护：支持
  接入端子：4芯5.08mm间距插入式端子
  机械特性   外壳：IP40防护等级，纯铝合金材质

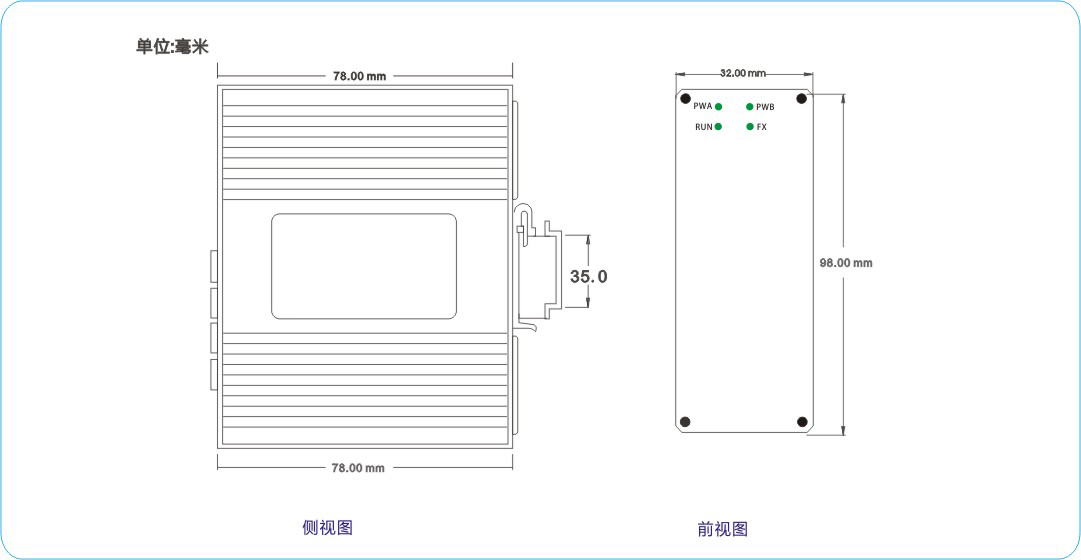

  尺寸：98mm(长) x 78mm(宽) x 32mm(高)
  重量：270g
  安装方式：DIN导轨安装、壁挂式安装
  工作环境   工作温度：-40°C ~ +85°C
  储存温度：-40°C ~ +85°C
  相对湿度：5 ~ 95%（无凝露）
  行业标准   安规：UL 60950-1
  EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
  EMS：
  EN61000-4-2防静电：±6KV接触放电，±8KV空气放电
  EN61000-4-3电磁场：10V/m(80～1000MHz)
  EN61000-4-4瞬时高压：±4KV电源线，±2KV数据线
  EN61000-4-5浪涌电压：±4KV/CM，±2KV/DM电源线，±2KV数据线
  EN61000-4-6防传导：3V(10KHz～150KHz)，10V(150KHz～80KHz)
  机械：IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落)
  工业：IEC61000-6-2
  铁路：EN50155EN50121-4
  交通控制：NEMA TS-2
  质保  保修期：5年




订购信息
型号 端口 光纤规格 光纤接口 光纤接口通信距离 供电电源
RS300G 工业级千兆3口以太网收发器 》F:代表1×1000base-FX光口;2×10/100/1000base-T(X) RJ45电口
》0：代表SFP插槽
》1：代表单模双纤1000base-FX光口
》2：代表多模双纤1000base-FX光口
》3：代表单模单纤1000base-FX光口
》4：代表多模单纤1000base-FX光口

 		 》C：代表SC接口
》T：代表ST接口
》F：代表FC接口
》P：代表LC接口
》S：代表SFP接口,不含光模块		 》00:代表无光纤距离
》05:代表通信550M
》20:代表通信20KM
》40:代表通信40KM
》60:代表通信60KM
》80:代表通信80KM

 		 》L2：代表双路DC6-36V供电
